Automates Siemens

Automatisation à base d’automates Siemens

Pourquoi Siemens ?

Siemens est un groupe international d’origine allemande spécialisé dans les hautes technologies et présent dans les secteurs de l’industrie, de l’énergie et de la santé.
Il a été fondé en 1847 par Werner von Siemens.

Siemens est un leader mondial en technologie d’automatisation industrielle :

“Nous nous employons à garantir à nos clients une productivité accrue, grâce à un travail sur mesure de haute qualité, et à leur offrir des formations, un service et une assistance hors pair”.

logo siemens
seconde vue s7-1200
Tia portal Siemens

TIA Portal – l’environnement de développement intégré pour API, IHM et variateurs.

TIA Portal, est le logiciel de configuration, programmation, vérification et diagnostic de tous les automates SIMATIC.
Doté d’un grand nombre de fonctions conviviales, SIMATIC STEP 7 garantit des économies considérables pour tous les processus d’automatisation.

Formation Siemens

Nous avons suivi différents modules de formation à Tia Portal.

De ce fait, nous vous proposons :

  • Pratique courante de la gamme S7
  • Programmation en mode Ladder et SCL
  • Communication en Profinet et modbus
  • Communication entre S7 avec automates partenaires
  • Utilisation des objets technologiques
  • Utilisation des datalogs
  • Utilisation des recettes
formation siemens

ETUDE DE CAS :

Retrofit d’une armoire de commandes d’une machine de conditionnement de beurre

Modèle 8380 de marque Benhil

  • Etude et réalisation d’un nouveau schéma électrique
  • Montage et câblage d’un nouveau coffret en inox 316
  • Programmation avec Tia Portal d’un automate SIMATIC S7 1214 et d’un variateur de fréquences SINAMICS V20 avec frein

ETUDE DE CAS :

Retrofit d’une bobineuse

Un artisan spécialisé en bobinage de MAGNETOS de motos et de voitures anciennes nous a confié une bobineuse cnc pour la rétrofiter.

Nous avons déposé l’ancienne mécanique-électronique pour la remplacer par un servo-moteur et un automate programmable.
Un codeur assure la synchronisation de la broche.

La Gestion Technique des Bâtiments

GTB ou BMS en anglais pour Building Management System

Avec notre expérience industrielle des automates Siemens pour nos automatisations de machines, nous vous proposons une GTB différente adaptée aux bâtiments tertiaires et industriels.

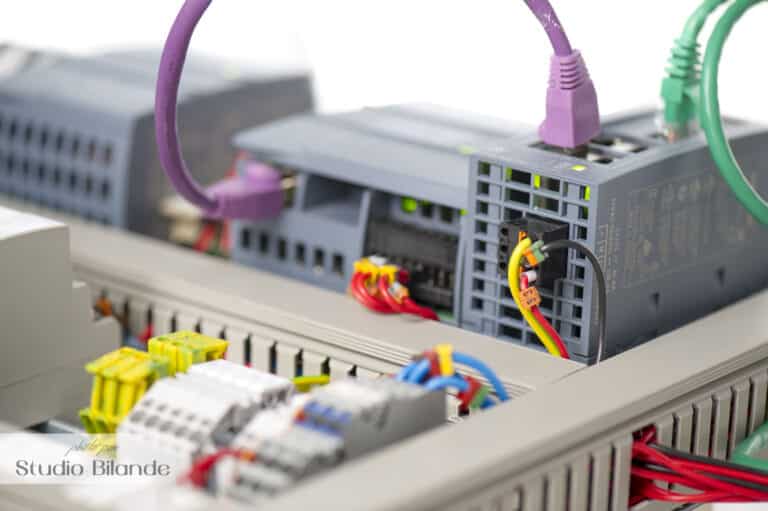

première vue s7-1200

L’automate est le cœur du système et est placé dans un coffret de type industriel. Dans ce coffret, sont placés les protections, les relais de puissances, etc.

Ensuite, suivant votre cahier des charges, nous chargeons l’automate de blocs de programmes.
Il s’agit soit de blocs “standards” que nous utilisons couramment ou des “blocs écrits” pour vous et sur mesure.

Suivant sa complexité, ce coffret peut représenter la partie la plus coûteuse du projet mais plus vous utilisez de fonctions, de blocs de programmes, les frais du coffret seront divisés par le nombre de fonctions.

En rénovation et en construction :

Le système de GTB que nous vous proposons peut être intégré à la construction d’un bâtiment neuf mais également lors de la rénovation ou transformation.

Cela peut vous permettre de grouper économie, confort et sécurité tout en mettant votre bâtiment en ordre avec le règlement du RGIE qui pour rappel demande une mise en conformité et contrôle tous les cinq ans.
C’est également une obligation pour votre compagnie d’assurances.

schema solution GTB

Schéma de notre solution de GTB

  • L’automatisme Siemens est relié en filaire par un réseau Ethernet industriel
  • Des capteurs sont reliés en filaire sur les entrées de l’automate et ses modules
  • Des relais sont reliés en filaire sur les sorties de l’automate et ses modules
    Un Raspberry Pi (mini serveur) sert de serveur et est connecté à l’automate par le réseau Ethernet
  • En local, vous vous connectez à ce serveur pour afficher les dashboards vous montrant la situation de votre installation
  • Pour limiter les longueurs de câblage, nous pouvons utiliser nos“IoT sensor device” sur un réseau LoRa privé
  • Un routeur VPN sert de barrière entre votre réseau ethernet et l’internet
    Vous vous connectez depuis l’internet à votre VPN sécurisé et de ce fait, à votre réseau local

Alimentation des tableaux divisionnaires

Schéma d’une installation électrique classique

principe GTB 2

Dans une installation électrique classique, l’ensemble des conducteurs partent du Tableau Général Basse Tension.
Il vous faut donc câbler de grandes longueurs.
Aucune interaction n’est possible avec l’installation.

Schéma de notre solution GTB

principe GTB 1

Nous vous proposons d’installer un ou plusieurs tableaux divisionnaires.
Généralement, un par étage ou un par section du bâtiment.
Suivant l’importance de l’installation, les tableaux peuvent être affectés uniquement à une fonction : chauffage, contrôle d’accès, alarme, etc.

Toutes les lignes, les capteurs, les interrupteurs reviennent à ce tableau divisionnaire.
L’économie sur le matériel et le temps de câblage sont donc importants.
Une seule alimentation de puissance à partir du TGBT est nécessaire ainsi qu’une liaison “Industrial ethernet” en Profinet (Rj45).

Cette liaison ethernet nous offre de nombreuses possibilités tels que le contrôle de l’installation depuis un écran tactile (HMI), la visualisation depuis internet, la prise en main à distance par nos techniciens lors de la mise en service ou pour la maintenance.

Notre laboratoire

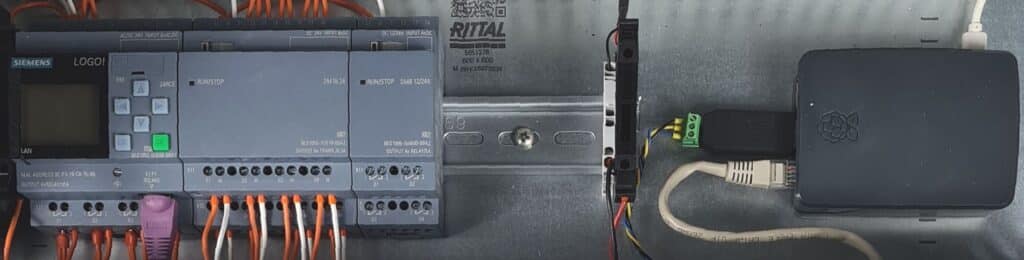

Dans notre bâtiment,  nous avons commencé par installer un système de GTB simple à base d’un S7-1200 et d’un HMI pour gérer un système d’éclairage et d’alarme.

Par la suite, nous avons étoffé le système en ajoutant un logo! qui gère notre réseau d’air comprimé.
Ensuite, ce sera un second S7-1200 avec des sondes PT-100 pour la gestion du chauffage et son HMI .
Un système d’accès à base de badges RFID contrôle l’ouverture des portails de notre propriété.

Une centrale Siemens Sentron permet le contrôle de notre consommation énergétique.
Un HMI tactile permet de visualiser l’ensemble des fonctions de notre système de GTB.

Une alimentation de secours maintient le système en fonctionnement en cas de coupure électrique.
Avec cette alimentation de secours, il est possible de relier le réseau de caméras et ses enregistreurs ainsi que de l’informatique.

Finemeca, c'est plus de 20 ans d'expérience pour vous accompagner et vous conseiller!
